Schiebebeschläge

Großflächige Verglasungen sind ein charakteristisches Merkmal moderner Architektur. Sie lassen viel Licht herein, bieten eine schöne Aussicht und lassen die Räume „atmen“. Allerdings benötigen Fenster, die sich traditionell nach innen öffnen, viel Platz. Schiebefenster sind eine hervorragende Lösung, da sie Schönheit mit Komfort verbinden, ohne Platz in der Wohnung einzunehmen.

Winkhaus bietet Schiebebeschläge in verschiedenen Varianten an: von den einfachsten – mit nur einer Schiebefunktion, über fortschrittlichere – Schiebe-Kipp- und Hebe-Schiebebeschläge, bis hin zu innovativen Schiebebeschlägen mit zusätzlicher Ausziehfunktion. Bei dieser auch als „Lüftung auf der 6“ bezeichneten Funktion wird der Flügel auf seinem gesamten Umfang ca. 6 mm vom Rahmen wegbewegt. Es ermöglicht einen effektiven Luftaustausch bei gleichzeitig erhöhter Einbruchhemmung des Fensters. Diese Lüftungsmethode sorgt für eine ständige Frischluftzufuhr und ein gesundes Raumklima, ohne dass Zugluft entsteht und Regen und Insekten in die Innenräume gelangen. Ein weiterer Vorteil ist die Energieeinsparung, da wir nur so viel lüften wie nötig.

Winkhaus Beschläge sind für Schiebekonstruktionen aus PVC, Holz und Aluminium einsetzbar. Winkhaus Schiebebeschläge zeichnen sich durch hohe Qualität und Langlebigkeit sowie zeitloses, ansprechendes Design aus. Ihr raffinierter Stil prädestiniert sie für den Einsatz in unkonventionellen Architekturentwürfen.
Passend zu den Beschlägen bietet Winkhaus Griffe für Schiebetüren in verschiedenen Farbausführungen an.

duoPort S

Großformatige Fenster sorgen für eine schöne Beleuchtung des Innenraums, nehmen aber im herkömmlichen Öffnungsmodus viel Platz ein. Eine sehr gute Lösung ist hier der Schiebebeschlag duoPort S, der Schönheit mit Komfort verbindet, ohne Wohnraum einzuschränken.

Kompakte Baureihe

Zu den Beschlägen gehören Riegel mit einem Dornmaß von 15,5 mm und 7,5 mm, jeweils auch in einer Ausführung mit erhöhter Einbruchhemmung erhältlich.
Die Verriegelungsstifte sind pilzförmig, wodurch eine sichere Verbindung zwischen Stift und Haken am Rahmen gewährleistet ist.
Komplettiert wird das Schlosssortiment durch eine Variante mit patentiertem Schließeinsatz mit einem Dornmaß von 15,5 mm.
Die Türblatthöhe beträgt – je nach Schlosstyp – 400 mm bis 2200 mm.

Fahreigenschaften

Die Laufwagen sind mit hochwertigen Wälzlagern und Laufrollen aus Spezialkunststoff ausgestattet, die für eine leichte und gleichmäßige Bewegung der Flügel sorgen.
Geeignet für Türgewichte bis: 70 kg, 80 kg oder 140 kg (je nach Variante)
Höhenverstellung der Trolleys – optional.

Einfach zu montieren

Dank der an das Profil angepassten Haken ist die Montage des Rahmens schnell und einfach. Die Schließstücke sind standardmäßig an Schlösser mit erhöhter Einbruchhemmung angepasst, so dass für ihre Montage keine zusätzlichen Maßnahmen erforderlich sind.
Durch Festlängen-Riegelmodule wird die Montage noch einfacher und schneller.

Merkmal

Auf die Profilgeometrie abgestimmte Schlösser

Türblatthöhe von 400 mm bis 2200 mm
Verfügbare Hinteranschläge 7,5 mm und 15,5 mm
Pilzzapfenverriegelung
Rahmenelemente mit 2 Schrauben befestigt
Einstellbare Griffhöhe (Mitte)

Verriegelungsbolzen mit Patenteinsatz

Türblatthöhe von 600 mm bis 2200 mm
Dornmaß 15,5 mm
Geeignet zur Montage eines Patenteinsatzes
Für schmale Profile
Einstellbare Griffhöhe (Mitte)

Hochwertige Trolleys

Leichtgängige Laufwagen mit Rollenlagern
Hochwertige Rollen aus Spezialmaterial
Optional erhältlich – Trolleys mit Höhenverstellung
Möglichkeit zur Erhöhung der Tragfähigkeit von Tandemfahrwerken durch an das Profil angepasste Adapter

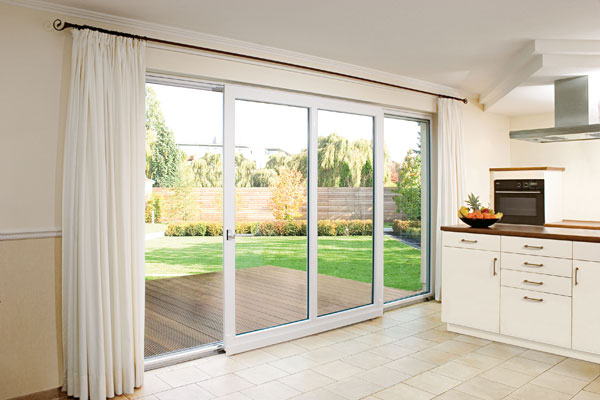

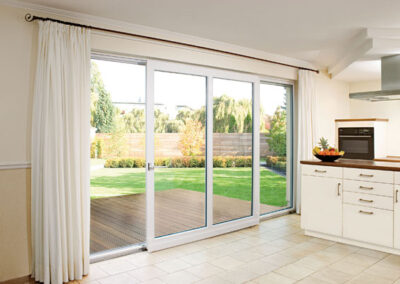

duoPort SK

In der modernen Architektur stehen großformatige Fenster im Mittelpunkt, die hohen Ansprüchen an Sicherheit, Komfort, Ästhetik und Energieeffizienz gerecht werden. Die Antwort von Winkhaus ist das komfortable Schiebe-Kipp-System duoPort SK für großflächige Verglasungen, das den neuesten Trends entspricht.

Mit dem Beschlagsystem duoPort SK können Sie Holz- oder PVC-Konstruktionen verschieben und kippen. Es bietet Komfort und Funktionalität, ohne Wohnraum einzunehmen.

Benutzerfreundlichkeit, zuverlässige Lösungen

Der Benutzer des duoPort SK-Beschlags wird den hohen Bedienkomfort der mit dieser Lösung ausgestatteten Fenster und Türen, die reibungslose Bedienung und die Möglichkeit zur Erhöhung der Einbruchhemmung zu schätzen wissen. Sehr stabile Laufwagen mit Rollen von 28 mm Durchmesser sorgen für ein sanftes und geräuschloses Gleiten der Flügel. Integrierte Schienenreinigungsbürsten erhöhen die Zuverlässigkeit des Beschlags und die niedrige Schwelle erleichtert den Nutzern den Ausstieg auf die Terrasse.

Zwei Versionen

Der duoPort SK Beschlag ist in 2 Varianten erhältlich: SK-S mit manueller Bedienung ohne Kraftunterstützung und SK-Z mit erhöhtem Bedienkomfort. Der Beschlag duoPort SK-Z ist mit einem speziellen Griff mit Steuerung ausgestattet, der das Kippen, Schieben und Schließen auch sehr schwerer Flügel erleichtert.

Technologie für schwere Flügel

Das Kipp-Schiebe-Verfahren großer, schwerer Verglasungen erfordert den Einsatz zuverlässiger Technik. Der Beschlag duoPort SK ist optimal auf diese Art von Tischlereiarbeiten abgestimmt. Die Tragkraft des Beschlages beträgt (je nach Ausführung) bis zu 200 kg.

Modularer Diebstahlschutz

Der Beschlag duoPort SK lässt sich problemlos an individuelle Anforderungen hinsichtlich der Einbruchhemmung der Fenster und Türen anpassen. Die Basisvariante des Beschlages ist mit massiven Pilz-Steckbolzen ausgestattet. Durch den Einsatz von Einbruchschutzverschlüssen am Fensterrahmen erreichen wir eine Einbruchhemmung bis zur Klasse RC2/RC2 N.

Auch für Aluminium

Für Aluminium-Tischlereien ist eine spezielle Variante des duoPort SK-Beschlags erhältlich. Atrium Alu-HKS 200* ermöglicht die Erstellung großformatiger Schiebekonstruktionen und verfügt über einzigartige Parameter in seiner Klasse. Erhältlich in Versionen mit manueller Steuerung und Griffsteuerung. Durch die Kombination mit den Gewichtsklassen 100 kg, 160 kg und 200 kg ergibt sich eine Variantenvielfalt, die es uns ermöglicht, die Lösung an individuelle Bedürfnisse anzupassen.

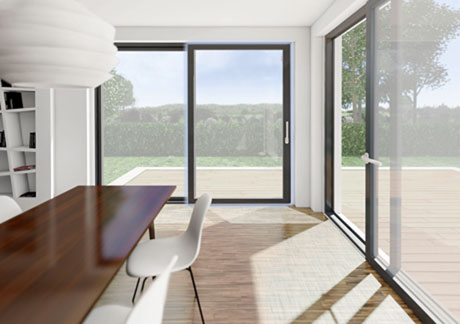

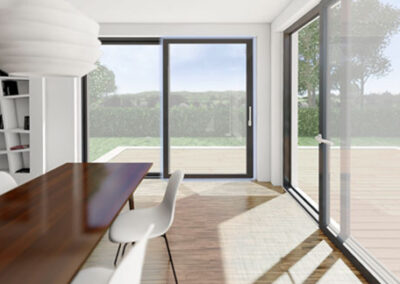

duoPort PAS

Schiebebeschlag mit der Funktion der parallelen Positionierung des Flügels zum Rahmen

Der innovative Beschlag duoPort PAS verleiht Schiebetüren eine neue funktionale Dimension.
Die Funktion der Flügelparallelität zum Rahmen ermöglicht eine natürliche und energiesparende Lüftung auch bei Abwesenheit der Haushaltsmitglieder. Die intuitive Bedienung der Armatur ist sehr komfortabel.

Durch einen ca. 6 Millimeter großen Spalt zwischen Flügel und Rahmen findet rundherum ein natürlicher und effektiver Luftaustausch statt.
Die Funktion der Flügelparallelstellung zum Rahmen ermöglicht ein energiesparendes und sicheres Lüften auch bei Abwesenheit der Haushaltsmitglieder.
Die Kombination aus dem Achtkant-Pilzzapfen aus dem activPilot-System und speziellen Rahmenschnäppern sorgt bereits in der Basisversion des Beschlages für erhöhte Sicherheit.
Bei parallel zum Fenster stehender Tür weist der Beschlag die gleiche Einbruchhemmungsklasse auf wie im geschlossenen Zustand.
Intuitive Bedienung, hoher Komfort.
Dank eingebauter Stoßdämpfer und Energiespeicher können Sie Flügel bis zu einem Gewicht von 160 kg (200 kg*) frei bewegen
Eine neue energiesparende Lüftungsmethode schützt Räume vor unnötiger Auskühlung.
Werkseitig montierte Führungssätze
Eine durchdachte Verpackung von Beschlägen erleichtert die Herstellung von Tischlereiprodukten
Wandbeschläge und Verschlüsse aus dem activPilot-System

duoPort PAS

Der innovative Schiebebeschlag duoPort PAS verleiht Schiebefenstern eine neue funktionale Dimension.

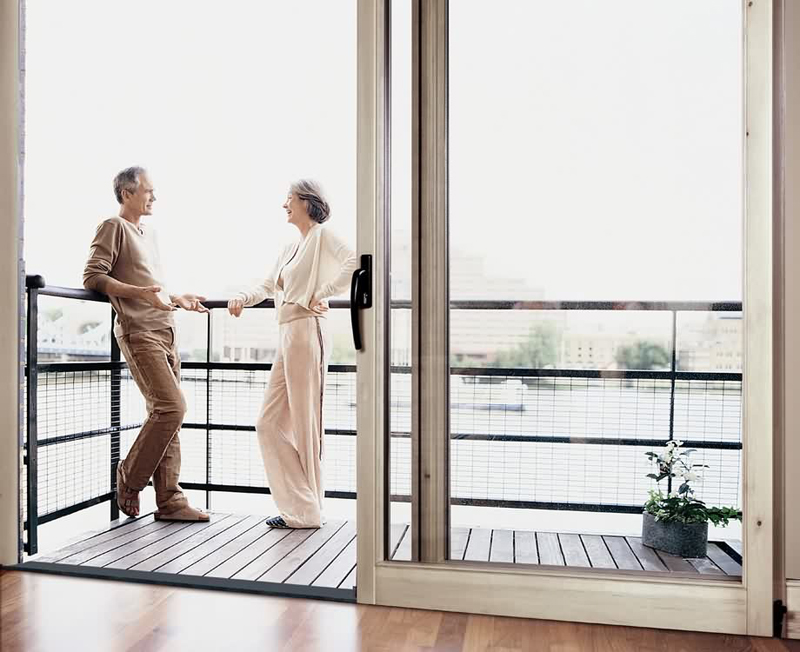

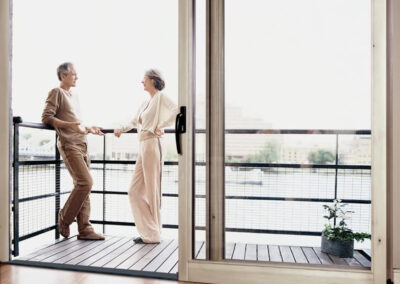

Atrium HS 300*

Hautau Hebe-Schiebe-System

Atrium HS ist ein Hebe-Schiebe-System von Hautau, das für PVC-, Holz- oder Aluminiumfenster konzipiert ist. Das Atrium HS-System ermöglicht den Bau von Balkontüren mit niedriger Schwelle. Durch den Einsatz flacher Unterführungen ist auch für Rollstuhlfahrer ein bequemes Betreten der Terrasse möglich. Durch die eingesetzte thermische Trennung in der Schwelle wird ein guter Isothermenverlauf gewährleistet, wodurch die Gefahr des Einfrierens bei sehr niedrigen Temperaturen ausgeschlossen wird.

Hebe- und Schiebesystem für Holz-, PVC- und Aluminiumschreinereiarbeiten.
Es ermöglicht das Bewegen des Türblattes in einer Ebene, ohne dass dieses vor dem Bewegen wegbewegt werden muss.
Flache Unterführungen ermöglichen ein einfaches Bewegen zwischen Hausinnerem und Terrasse.
Beim Schieben wird der Flügel leicht angehoben, wodurch die Reibung zwischen Schwelle und Dichtung verringert wird.
Die Laufwagen sind mit Spezialbürsten ausgestattet, die bei jeder Bewegung der Tür die Schiene reinigen.

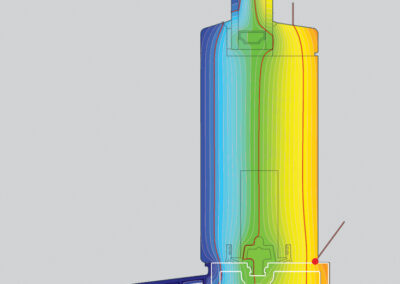

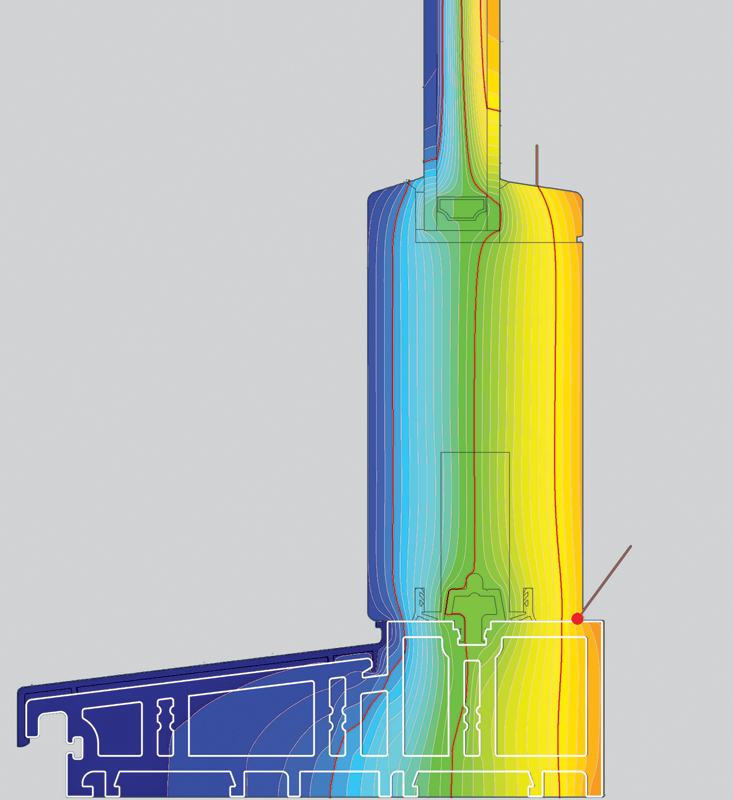

Durch eine thermische Trennung der Schwelle wird die Gefahr des Einfrierens bei niedrigen Temperaturen ausgeschlossen.
Möglichkeit, die Tür in der gewünschten Position zu verriegeln, indem der Griff nach unten gedreht wird.
